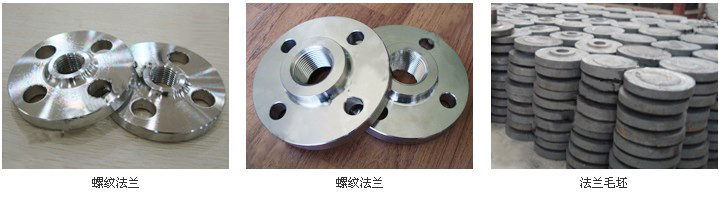

螺纹法兰(TH) |
作者：admin点击：5424 |
|
|
|
螺纹法兰螺纹要求： 55°密封管螺纹(圆柱内螺纹与圆锥外螺纹)、 55°密封管螺纹(圆锥内螺纹与圆锥外螺纹)、 60°密封管螺纹 | | |
| 1、密封面形式：
突面(RF)
2、法兰材质：
碳钢（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不锈钢（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金钢（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
3、法兰标准：
ANSI B16.5、HG20620-1997、HG20598-1997 | |
| |
欧洲体系钢制管法兰适用范围
|
| 密封面型式 |
公称压力PN/MPa
（bar） |
0.6
（6） |
1.0
（10） |
1.6
（16） |
2.5
（25） |
4.0
（40） |
| 突面(RF) |
DN10-50 |
| |
美洲体系钢制管法兰适用范围
|
| 密封面型式 |
公称压力PN (MPa)
(Class) |
2.0
Class 150 |
5.0
Class 300 |
11.0
Class 600 |
15.0
Class 900 |
| 突面(RF) |
DN15-150
(1/2"-6") |
DN15-600
(1/2"-24") |
|
| |
| |
|
|
